Клиент

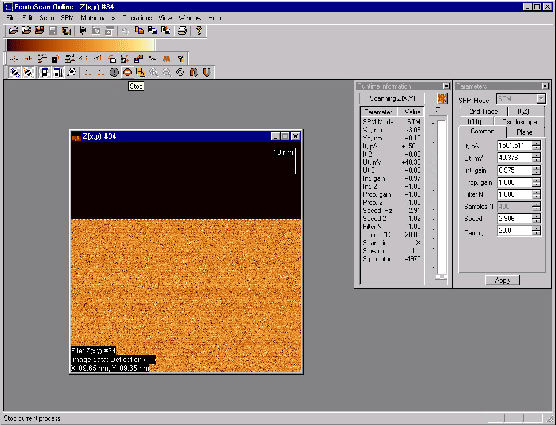

Рисунок: Пользовательский интерфейс клиентской части программного обеспечения.

Программа-клиент - это программа, с которой работает пользователь. Поэтому ее разработке и совершенствованию было уделено особое внимание.

Программа запускается под операционными системами Windows 95 и NT. Для соединения с сервером используется протокол TCP/IP, что позволяет подключаться к серверу не только по локальной сети, но и через Интернет.

Все параметры сканирования, заданные пользователем, передаются в сервер и далее - в микроскоп и другим пользователям, подключенным в режиме client. После запуска процесса сканирования открываются окна, в которых в реальном режиме времени показываются результаты -- получаемые изображения, их размеры, режим сканирования, параметры обратной связи, текущее положение зонда, скорость сканирования. Одновременно пользователь может обрабатывать полученные данные, используя широкий набор различных функций, включенных в состав программы. На рисунке 1.5 представлено изображение рабочего окна клиентской программы во время сканирования. Видны панели, отображающие текущие настройки, и окно со снимаемым изображением.

Программа-клиент имеет множество различных функций, предназначенных для обработки и анализа изображений зондовой микроскопии. С их помощью исследователь может легко извлечь нужную ему информацию из полученных данных. Перечень реализованных функций представлен в таблице 1.1. Если некоторые последовательности операций выполняются часто, то их можно сгруппировать в отдельную макрокоманду, что значительно ускоряет работу.

Таблица: Функции, реализованные в клиентской части программного обеспечения

Функции обработки данных	Функции анализа данных	Сервисные функции
Масштабирование по вертикали Усреднение по строкам Усреднение матрицей Отображение Медианная фильтрация Морфологические фильтры Градиентные фильтры Сложение и вычитание изображений Изменение разрешения Пороговая фильтрация Вычитание поверхностей среднего наклона (1-го и 2-го порядков) Поворот Линейный сплайн	Построение сечений Измерение расстояний Построение изолиний Измерение углов Измерение длин протяженных объектов Построение трехмерных изображений Нахождение объектов Измерение шероховатости Фурье-анализ Корреляционный анализ Построение гистограмм распределения по высоте Подсветка (градиентное преобразование)	Сохранение файлов Удаление файлов Быстрый просмотр большого количества файлов Просмотр текстового заголовка файла Создание макрокоманд Выбор произвольной цветовой палитры Выделение области привязки палитры Отмена последней операции Дублирование изображений Запись изображений в папку обмена (clipboard) Сохранение изображений в формате BMP Экспорт изображений в различные форматы

Программа сохраняет изображения в формате, совместимом с форматом файлов Nanoscope-III, который используется распространенной маркой микроскопов фирмы Digital Instruments$^{TM}$, что позволяет обрабатывать также изображения, полученные на этих микроскопах. Это относится как к изображениям поверхности, так и к одномерным изображениям ( $I_{tun}(Z), F(Z)$ и пр.).
