Устранение искажений

В подменю Dewarping находятся функция устранения искажений Dewarp (кнопка \includegraphics[height=10pt]{buttons/dewarp}) и функция выбора файла с коэффициентами, описывающими гистерезис Coefficients.... Создание файла с коэффициентами описано в разделе 3.7.3. Файл должен содержать данные для каждой из осей изображения, в простейшем случае файл будет иметь два раздела: x-calibration и y-calibration-slow. Стандартная последовательность действий выглядит следующим образом:

  1. Получают изображение калибровочной решетки, периодические структуры лучше выровнять вдоль осей сканирования, скорость сканирования должна соответствовать скорости при которой получены интересуемые изображения.
  2. Строятся две калибровочные кривые на изображении решетки, с известными расстояниями между узлами кривых (рис. 3.16). По каждой из кривых создается файл калибровки. При записи файла можно указывать одно и то же имя файла для обоих кривых - данные будут сохранены в нужную секцию, в зависимости от ориентации кривой.

    Рисунок: выбор файла коэффициентов для устранения искажений
    \includegraphics[scale=0.5]{dewarp_coeff}

  3. Сохраненный файл устанавливается в качестве файла коэффициентов командой Dewarping / Coefficients... (рис. 3.10).

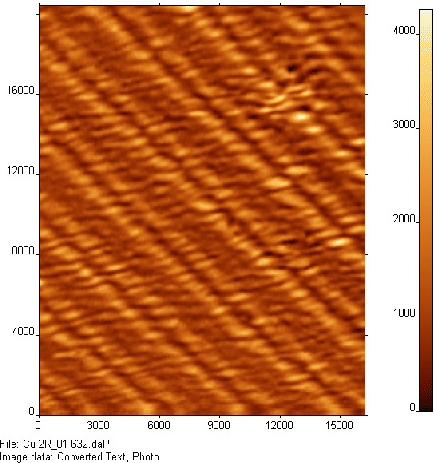

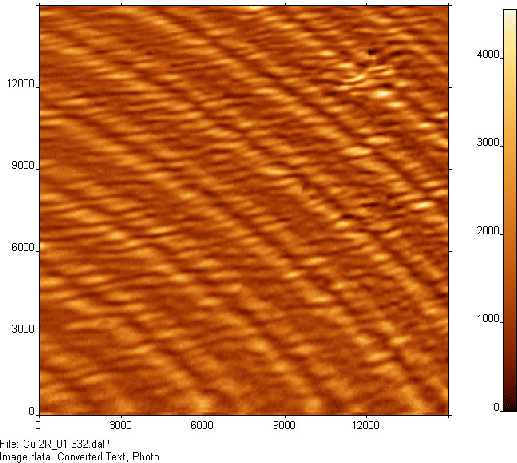

    Рисунок: Устранение искажений
    \includegraphics[scale=0.5]{dewarp_before}\includegraphics[scale=0.5]{dewarp_after}
  4. Выполняется корректировка искажений на интересуемых изображениях командой Dewarping / Dewarp (рис. 3.11).
