Нахождение объектов

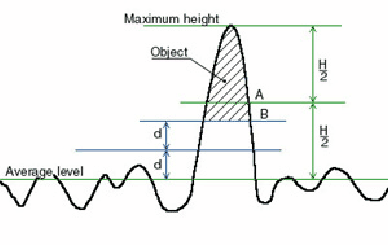

С помощью команды Enum Features на поверхности отыскиваются объекты, которые затем помечаются на изображении. Рис. 3.17 поясняет, что считается объектом. Для поверхности вычисляются средний уровень (Average level), среднее квадратичное отклонение (на рисунке - d) и максимальная высота (Maximum height). Затем сравниваются две плоскости - A и B. Плоскость A имеет высоту, среднюю между Average level и Maximum height. Плоскость B на 2d выше чем Average level. Плоскость, оказавшаяся ниже становится пороговой, и те части поверхности, которые оказываются выше нее, считаются объектами.

Рисунок: Выделение объектов
\includegraphics[width=0.7\textwidth]{Enum}

По команде Enum Features на изображении появляются расставленные метки и возникает два новых окна: таблица со свойствами объектов, и гистограмма, на которой показаны объекты -- их площади и количество.

Таблица со свойствами объектов содержит кроме номера объекта 4 колонки: Square (площадь), Perimeter (периметр), Volume (объем) и RMS (дисперсия высоты объекта). Можно сортировать объекты по любому свойству, нажимая на название колонки. При этом объекты перенумеровываются. В таблице можно выделить все объекты или несколько и скопировать их свойства в буфер обмена. Для выделения нескольких объектов нужно нажимать на них мышью, удерживая нажатой клавишу CTRL или SHIFT, а для копирования нажать CTRL+C или выполнить команду Copy Text из меню Edit.

В окне гистограммы можно двигать две вертикальные линии и, таким образом, проводить отбор объектов по площади. Если в меню Features (это меню добавляется в главное меню, когда активно окно гистограммы объектов) отмечен параметр Filter inner, то будут отобраны только объекты, внутренние к вертикальным линиям, если отмечен параметр Filter outer -- то только внешние.

Объекты, которые не оказались отобранными, можно удалить, так что их высота будет приравнена к самой низшей на поверхности. Для этого предназначена команда меню Features/ Remove filtered from image.

Команда меню Features/ Remove filtered from histogram удаляет неотобранные объекты из гистограммы, оставляя их нетронутыми на поверхности.

По команде Profile average height из меню Features вычисляется средняя высота объектов. Делается это следующим образом. Находится средняя высота поверхности без учета выбранных объектов. Затем для каждого объекта вычисляется его средняя высота, которая равна средней по строкам максимальной высоте (относительно нового среднего уровня). После этого считается среднее значение между высотами всех объектов. Полученное значение и будет выведено на экран в нижнем правом углу изображения поверхности.

В меню Features Вы можете отметить параметр Show mask, и на изображении поверхности останутся видны только отобранные объекты. Вся остальная часть изображения станет черной.
