Вычитание среднего наклона

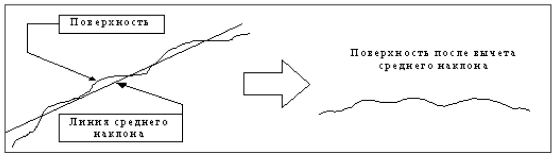

Рисунок: Вычитание среднего наклона.
\includegraphics[width=\textwidth]{planefit}

Полученные изображения часто имеют общий наклон, который может появляться по разным причинам. Это может быть реальный наклон поверхности; может быть температурный дрейф, который приводит к смещению образца во время сканирования; может быть нелинейность пьезокерамического манипулятора. Как бы то ни было, это приводит к появлению общего наклона, и на изображении обычно это мешает выявлению структуры объекта. Для того, чтобы этого избежать, из исходной матрицы значений вычитается плоскость среднего наклона. Поясним это одномерным случаем (рис. 1.6).

В результате получается матрица с меньшим диапазоном значений и мелкие детали отображаются большим количеством цветов, становятся более заметными. Нелинейности пьезоманипулятора могут приводить также к тому, что изображение получается вогнутым. В этом случае нужно вычитать не плоскость, а более сложную поверхность - параболическую или гиперболическую.
