Схема установки

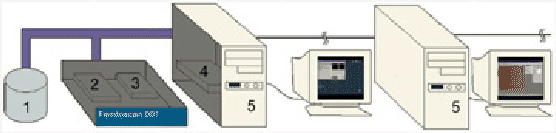

Рисунок: Схема установки. 1 - микроскоп, 2 - блок ЦАП и АЦП, 3 - блок управления шаговым двигателем, 4 - плата DSP, 5 - компьютеры (слева - сервер, справа - удаленный пользователь).

Установка сканирующего зондового микроскопа состоит из нескольких функциональных блоков, изображенных на рис. 1.1. Это, во первых, сам микроскоп с пьезоманипулятором для управления зондом, преобразователем туннельного тока в напряжение и шаговым двигателем для подвода образца; блок аналого-цифровых и цифро-аналоговых преобразователей и высоковольтных усилителей; блок управления шаговым двигателем; плата с сигнальным процессором, рассчитывающим сигнал обратной связи; компьютер, собирающий информацию и обеспечивающий интерфейс с пользователем. Конструктивно блок ЦАПов и АЦП установлен в одном корпусе с блоком управления шаговым двигателем. Плата с сигнальным процессором (DSP - Digital Signal Processor) ADSP 2171 фирмы Analog Devices установлена в ISA слот расширения персонального компьютера.
