Закладка Tuning (режим RAFM)

Здесь задаются параметры настройки на резонанс. В режиме Tuning снимаются зависимости сигнала Deflection и Phase от частоты. Параметры f0 и f1 задают первоначальную величину развертки. Если N scans стоит в положении continuous, то происходит ручная настройка, иначе - автоматическая. В режиме автоматической настройки программа снимает с усреднением заданное число кривых, выбирает самый сильный резонанс и подстраивает амплитуду модуляции таким образом, чтобы значение сигнала в резонансе равнялось значению, заданному в поле Defl. (см. 2.2.2). Сужение развертки идет до тех пор, пока значения сигнала на границах области сканирования не превысят половины значения в максимуме (т.о. в конце концов вы увидите сигнал в районе полуширины резонансного пика). В ручном режиме сканирование производится непрерывно, на окне сканирования пользователь двумя крестообразными указателями выбирает нужный резонансный пик (рис. 2.9) и нажимает кнопку Zoom In \includegraphics[height=10pt]{buttons/zoomin}. Программа выставляет пределы сканирования по этим указателям и меняет амплитуду модуляции так, чтобы значение сигнала в максимуме в выбранном диапазоне равнялось заданному в поле Defl.

Учтите, что нулевой уровень программа выставляет автоматически по первому скану. Поэтому, если настройка запущена с очень узким диапазоном вблизи резонанса, ноль будет выставлен неправильно, и при подстройке амплитуды модуляции будут задаваться неправильные значения.

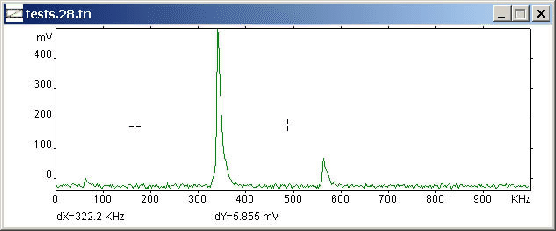

Рисунок: Настройка на резонанс.
\includegraphics[width=\textwidth]{tuning}
