Параметры сканирования

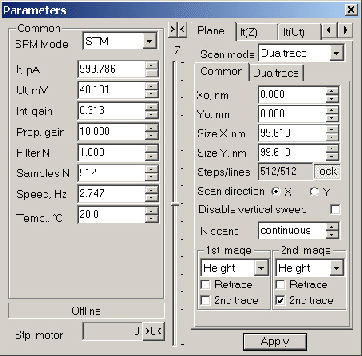

Рисунок: Параметры сканирования. Режим STM.

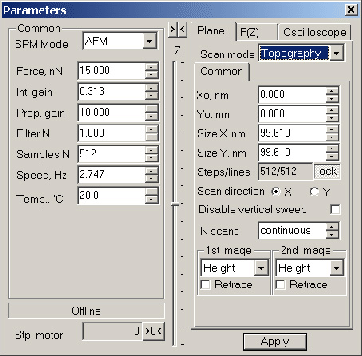

Рисунок: Параметры сканирования. Режим AFM.

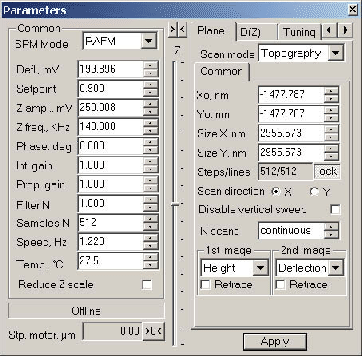

Рисунок: Параметры сканирования. Режим RAFM.

Все параметры сканирования задаются в окне Parameters (рис. 2.2.2). Когда Вы подключаетесь как Master, то программа автоматически открывает это окно. Если окна по какой-то причине нет, его можно вызвать нажатием кнопки на панели инструментов или командой меню Spm/ Parameters. Все задаваемые параметры автоматически проверяются и уточняются программой в соответствии с калибровочными константами, полученными с сервера. Поэтому, если подключения к серверу не произошло, то значения могут не соответствовать реальным. Когда Вы подключились к серверу в режиме Client, значения, указанные в окне Parameters могут не совпадать с действительными. Для получения реальных параметров с сервера, выберите команду меню SPM/ Retrieve parameters .

Если Вы изменяете параметры путем ручного ввода, то для того, чтобы изменения вступили в силу, необходимо нажать ввод или кнопку Apply в окне параметров. При этом если окажется, что введенное значение недопустимо, оно будет заменено на ближайшее из возможных. Если же параметры изменяются путем нажатия кнопок со стрелками, то они проверяются на истинность и передаются серверу автоматически.

Программа ``FemtoScan'' позволяет управлять тремя способами сканирования: туннельным (STM), атомно-силовым (AFM) и резонансным атомно-силовым (RAFM). Для указания способа сканирования предназначено поле SPM Mode, расположенное в верхней левой части окна Parameters.

В левой части окна параметров расположены главные параметры цепи обратной связи, нужные при снятии изображений поверхностей и подводе образца:

• It -- опорное значение туннельного тока (режим STM).
• F -- опорное значение силы взаимодействия (режим AFM).
• Ut -- напряжение на туннельном переходе (режим STM).
• Defl. -- значение, к которому будет подгоняться величина резонанса при настройке (режим RAFM).
• Setpoint -- коэффициент, с помощью которого задается опорное значение сигнала обратной связи (режим RAFM). Опорное значение вычисляется по формуле $Defl_{sp}=Defl*Setpoint$.
• Z ampl. -- амплитуда модуляции (режим RAFM).
• Z freq. -- частота модуляции (режим RAFM).
• Phase -- фазовое смещение опорного сигнала фазового детектора (режим RAFM).
• Int. gain -- интегральное звено цепи обратной связи.
• Prop. gain -- пропорциональное звено цепи обратной связи.
• Filter N -- число измерений, по которым производится автоматическое усреднение сигнала. Значение 1 соответствует отсутствию усреднения. Возможно задание дробных значений.
• Samples N -- число точек в строке сканирования.
• Speed -- скорость сканирования, выражается в числе строк в секунду.
• Temp -- температура образца (если установлен предметный столик с температурным контролем).

Ниже параметров обратной связи расположены индикатор текущего режима сканирования и счетчик шагового двигателя. Счетчик можно обнулить в любой момент нажатием на кнопку с надписью ''>0<``.

В центре окна параметров выводится индикатор текущего положения кантилевера, такой же, как и в окне текущих параметров (рис. 2.3).

Все остальные параметры сгруппированы по закладкам и расположены в правой части окна параметров.
